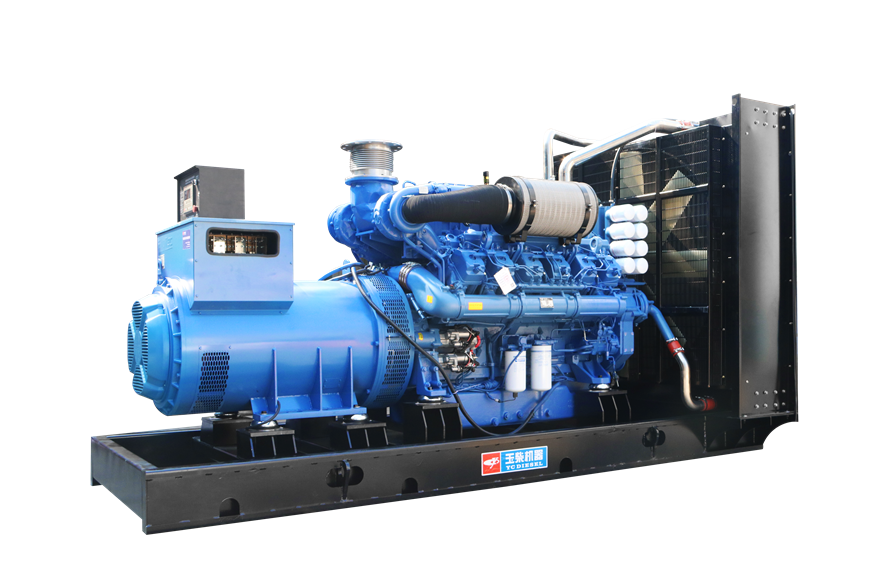

Yuchai YC12 vtdSERIE
Características del modle
■Se adoptan una estructura de cuadrícula reforzada, material de alta resistencia con superficie con fuerza y una estructura de rodamiento principal del perno 4 para el cuerpo del motor, por lo que el cuerpo del motor se caracteriza por una alta rigidez, una ligera vibración y un ruido más bajo.
■El cigüeñal está hecho de acero de aleación de alta calidad mediante el uso de todo el proceso de forja de extrusión de fibra, y la revista y la cuenta circular están sujetos a un tratamiento térmico en apagado para mejorar la resistencia al desgaste y la vida útil prolongada
■Equipo de inyección de combustible de riel común, estructura de cuatro válvulas, intercoolado turboalimentado de alto eficiente y tecnologías de combustor Yuchai se adoptan para realizar un bajo consumo de combustible, menos emisión, un rendimiento de rectores de velocidad excepcional y carga rápida y de alta calidad (5S)
■Se adopta la estructura de una cabeza para un cilindro, la ventana de mantenimiento se establece en el costado del cuerpo del motor, lo que garantiza un fácil mantenimiento.
■Los equipos y tecnologías de clase mundial se utilizan para la producción,
Por lo tanto, la calidad de dicho modelo es estable y confiable.
Presupuesto
Tipo abierto：
1. El conjunto de generadores tiene las funciones de autoalte, autopista y auto-conmutación
2. El panel de control es un panel de control LCD AMF, que muestra voltaje, corriente, frecuencia, temperatura del agua y presión de aceite.
3. Con baja presión de aceite, altas temperatura del agua, exceso de velocidad y funciones de protección contra sobrecarga
4. El producto tiene las ventajas de alta potencia, bajo consumo de combustible, bajo ruido, bajos emisiones, fácil inicio, confiabilidad fuerte, rendimiento estable, operación simple y mantenimiento conveniente.
5. El equipo de soporte tiene una estructura compacta y una ubicación de instalación flexible;
6. La operación de mantenimiento es simple, hay pocas personas y es fácil de mantener durante el período de espera.
Slience Genset：
El conjunto del generador de la caja de reducción de ruido está equipado con un tanque de combustible inferior, un sistema de entrada de aire, un sistema de escape de aire, un silenciador de alta eficiencia, un sistema de escape de humo, una puerta de operación de unidades, una puerta de acceso al equipo y persianas. El exterior está hecho de placa de acero y el interior está hecho de materiales de absorción de sonido de alta calidad. El diseño razonable y amigable con el medio ambiente puede lograr el efecto de la reducción de ruido y la a prueba de choques, y la estructura es muy estable, lo que es conveniente para elevar y transferir, lo que hace que sea difícil dañarse en un entorno duro. Se puede diseñar como una central eléctrica fija y Trailermobile. Las dimensiones estructurales internas y externas del cuadro de reducción de ruido varían según el tamaño de las partes principales relevantes. El alto rendimiento y el alto nivel de estructura razonable se pueden adaptar de acuerdo con el uso del sitio y los requisitos relacionados con el sitio. producto.
一、Parámetros técnicos principales：
Modelo de Genset |
ZC1375GF1 |
|
Poder principal（KW） |
1000 |
|
Potencia de espera (KW) |
1100 |
|
Voltaje （V） |
400/230 |
|
Actual （A） |
1800 |
|
Velocidad （r/min） |
1500 |
|
Frecuencia（Hz） |
50 |
|
Factor de potencia nominal |
0.8 |
|
El conjunto generador consume electricidad L/H |
200 |
|
Desviación de voltaje de estado estacionario （De %） |
≤ ± 2.5 |
|
Desviación de voltaje transitorio （De %） |
100%el potencia de reducción aguda |
≤+25 |
Afilado Aumentar el poder |
≤－20 |
|
Tiempo de recuperación de voltaje （S） |
≤1 |
|
Grado de desequilibrio de voltaje（De %） |
≤1 |
|
Modulación de voltaje （De %） |
0.3 |
|
Caída de frecuencia（De %） |
≤5 |
|
Banda de frecuencia de estado estacionario （De %） |
≤1.5 |
|
La frecuencia relativa ajusta el rango de caída (%) |
≥7.5 |
|
Rango de ajuste de frecuencia relativa de aumento (%) |
≥2.5 |
|
Desviación de frecuencia transitoria （De %） |
Potencia de reducción 100%aguda |
≤+12 |
Afilado Aumentar el poder |
≤－10 |
|
Tiempo de recuperación de frecuencia （S） |
≤5 |
|
Banda de tolerancia de frecuencia relativa % |
2 |
|
Fase y conexión |
Tres fase cuatro alambre |
|
Modo de inicio |
Arranque eléctrico de DC 24V |
|
modo de regulación de voltaje |
Automático |
|
Enfriamiento |
Cerrado, agua enfriada |
|
Forma de excitación |
Sin escobillas (AVR) |
|
Módulo de motor |
Yuchai YC12vtd1680-D32 |
|
Modle alternador |
Evotec TCU428e |
|
PESO kg |
8900 |
|
Tamaño (l*w*h) mm |
4370*2120*2465 |
|
二、Hoja de fecha técnica：
MODELO |
YC12vtd1680-D32 |
TIPO |
Vertical, en línea, refrigeración por agua, cuatro tiempos |
Modo de admisión de aire |
Turboalimentado e intercalado |
Quitado de cilindro×ataque（mm） |
12-152×180 |
Desplazamiento（L） |
39.2 |
Relación de compresión |
14: 1 |
Prime potencia /velocidad（kw/r/min） |
1120/1800 |
Potencia /velocidad en espera（kw/r/min） |
1232/1800 |
Min, tasa de consumo de combustible(G/KW.H) |
≤202 |
Modo de inicio |
Comienzo eléctrico |
Capacidad de petróleo (L) |
215 |
Sistema de combustible |
HPCR |
Relación de combustible de petróleo (G/KW · H) |
≤0.1 |
Peso seco (kg) |
4570 |
Dimensión(L×W×H) mm |
2240×1700×1950 |
Emisión |
No road t3 |
Período de revisión |
﹥10000 horas |
