¿Se pueden modificar las miniexcavadoras con accesorios? Un análisis de compatibilidad y una guía de modificación segura

I. Tres condiciones fundamentales para la compatibilidad de los archivos adjuntos

Agregar accesorios a las miniexcavadoras no es simplemente una cuestión de "conectar y usar". Deben cumplirse las tres condiciones técnicas siguientes:

1.1 Sistema de acoplamiento rápido

Un acoplador rápido es la interfaz estándar que conecta un accesorio al brazo de la excavadora. Hoy en día existen en el mercado múltiples estándares de acopladores rápidos, entre los que se incluyen principalmente:

Acoplador rápido mecánico: se conecta mediante un mecanismo de bloqueo de cuña; construcción simple pero requiere asistencia manual para el reemplazo

Acoplador rápido hidráulico: utiliza cilindros hidráulicos para accionar pasadores de bloqueo; permite el reemplazo con un solo toque desde la cabina para una mayor eficiencia

Acoplador rápido eléctrico: una solución de acoplador rápido electrificado adoptada por las nuevas miniexcavadoras eléctricas (como Yuchai Equipment Y20E, Y60E, etc.)

Antes de seleccionar un accesorio, debe confirmar que las dimensiones de la interfaz del accesorio coincidan con el acoplador rápido en el brazo de la máquina principal. Las miniexcavadoras de diferentes marcas y clases de tonelaje pueden tener diferentes dimensiones de interfaz del brazo.

1.2 Coincidencia de flujo hidráulico

Esta es la condición de compatibilidad más crítica y que más fácilmente se pasa por alto. Cada accesorio tiene su requisito de flujo hidráulico nominal, mientras que el circuito hidráulico auxiliar de la máquina principal proporciona un flujo fijo.

Si el flujo requerido por el accesorio excede el suministro de la máquina principal: el accesorio no puede alcanzar la potencia nominal, lo que reduce la eficiencia del trabajo.

Si el flujo requerido del accesorio está muy por debajo del suministro de la máquina principal: esto puede causar daños por sobrepresión a los sellos internos del accesorio, creando un peligro para la seguridad.

Estado ideal: el flujo hidráulico de la máquina principal se encuentra dentro del 80 % al 110 % del rango de flujo nominal del accesorio

Por ejemplo, una miniexcavadora de 2 toneladas tiene un flujo hidráulico auxiliar de aproximadamente 60 a 80 L/min, mientras que un martillo hidráulico pequeño normalmente requiere de 40 a 60 L/min y una barrena requiere aproximadamente de 20 a 40 L/min. La adaptación del flujo es la garantía fundamental para el correcto funcionamiento del accesorio.

1.3 Adaptación de la interfaz eléctrica

Algunos accesorios (como los elevadores electromagnéticos y los accesorios inteligentes con sensores) requieren conexiones eléctricas. Debe confirmar que el voltaje de la interfaz eléctrica de la máquina principal y las especificaciones del mazo de cables coincidan con el accesorio. La mayoría de las miniexcavadoras vienen con sistemas eléctricos de 12 V o 24 V, pero la forma de interfaz específica debe verificarse individualmente.

II. Análisis comparativo de tres rutas de modificación

2.1 Opciones instaladas de fábrica: la opción más segura

Tomando a Yuchai Equipment como ejemplo, la compañía ofrece oficialmente una variedad de accesorios para que los usuarios seleccionen, incluidos martillos hidráulicos, barrenas, garfios, cucharas para madera, cabezales para tala de árboles, cizallas para árboles, cucharones para zanjas, cucharones rastrillos, acopladores rápidos y más. Los accesorios de fábrica ya se han sometido a una verificación de compatibilidad con el sistema hidráulico y la resistencia estructural de la máquina principal antes de salir de fábrica, por lo que los usuarios no deben preocuparse por problemas de compatibilidad.

2.2 Accesorios universales no originales: requiere una selección cuidadosa

Existen numerosas marcas de accesorios del mercado de accesorios. Al comprar, debes concentrarte en verificar la siguiente información:

Si el rango de tonelaje aplicable del accesorio cubre el modelo de su equipo

Si el flujo hidráulico nominal del accesorio se encuentra dentro del rango de suministro del circuito hidráulico auxiliar de la máquina principal

Si las dimensiones de la interfaz del accesorio coinciden con las especificaciones del acoplador rápido de la máquina principal

Si el proveedor proporciona informes de inspección de calidad y servicio posventa.

2.3 Totalmente automodificado: los riesgos superan con creces los beneficios

Los accesorios de diseño y soldadura propios presentan los siguientes riesgos principales:

Resistencia estructural incontrolable: el análisis de fuerza del brazo de la excavadora se basa en un análisis preciso de elementos finitos (FEA). La autosoldadura puede introducir defectos de soldadura en áreas de alta tensión, provocando grietas o incluso fracturas.

Desequilibrio del sistema hidráulico: las líneas hidráulicas de enrutamiento automático pueden alterar el equilibrio de presión del sistema hidráulico, afectando el funcionamiento normal de otras funciones.

Anulación de la garantía: los términos de garantía de la mayoría de los fabricantes de máquinas host establecen explícitamente que las fallas causadas por la automodificación no están cubiertas por la garantía.

III. Guía detallada de 10 archivos adjuntos comunes

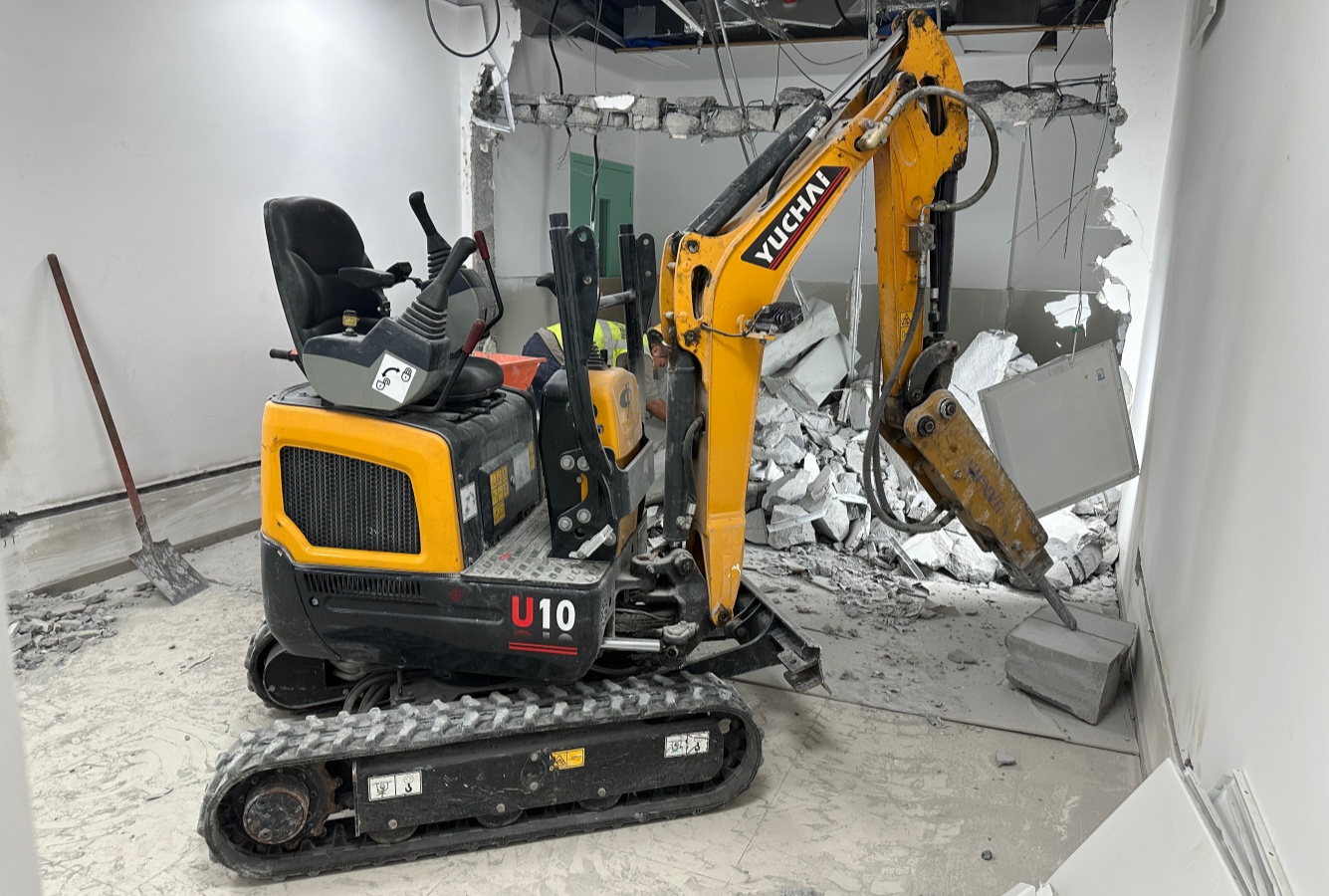

3.1 Martillo hidráulico

Aplicación: Rotura de hormigón, rotura de rocas, demolición de superficies de carreteras

Requerimiento hidráulico: Flujo medio-alto (40–80 L/min, dependiendo de las especificaciones del accesorio)

Consejos de adaptación: Confirme si la máquina principal tiene un circuito hidráulico dedicado para el martillo; algunos modelos requieren configuración adicional

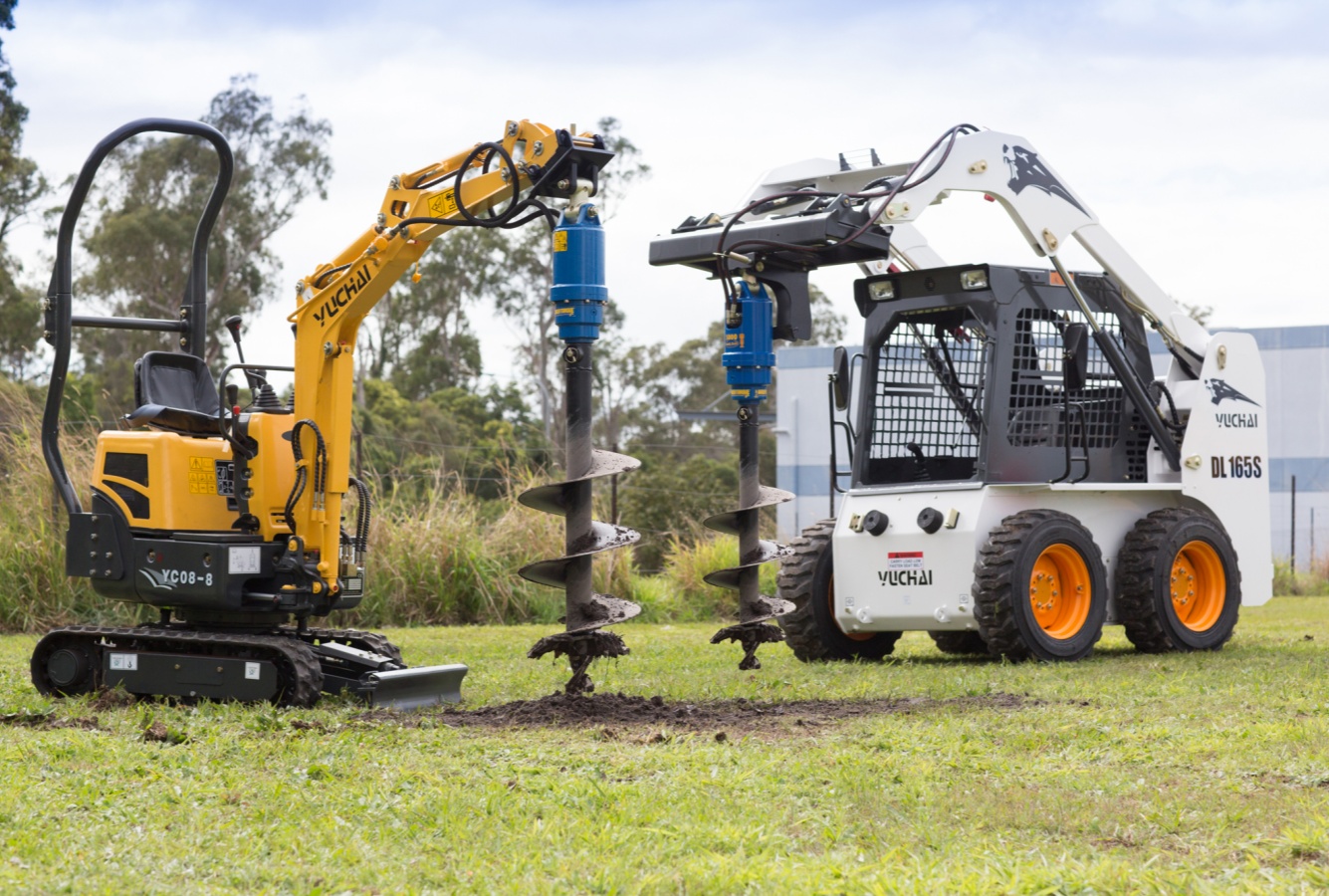

3.2 Barrena

Aplicación: Cimentaciones de postes de servicios públicos, orificios para plantar árboles, perforación de postes de cercas

Requerimiento hidráulico: Flujo medio-bajo (20–40 L/min)

Consejos de adaptación: El diámetro y la profundidad de la broca del sinfín deben coincidir con la potencia de la máquina anfitriona; los diámetros más grandes requieren una velocidad de perforación reducida

3.3 Agarre

Aplicación: Carga/descarga de madera, manipulación de materiales de desecho, manipulación de materiales de piedra

Requisito hidráulico: flujo bajo (15 a 30 L/min); normalmente requiere una válvula hidráulica de solenoide adicional para controlar la apertura y el cierre.

Consejos de adaptación: preste atención al propio peso del garfio, ya que un peso excesivo reducirá la carga útil efectiva.

3.4 Cizalla hidráulica

Aplicación: Corte de barras de refuerzo, demolición de estructuras metálicas.

Requerimiento hidráulico: Flujo medio-alto (50–100 L/min)

Consejos de adaptación: Altas exigencias en la presión del sistema hidráulico de la máquina principal; verificar la presión máxima de trabajo de la bomba principal

3.5 Cucharón para zanjas

Aplicación: Instalación de tuberías, excavación de zanjas para cables, construcción de zanjas de drenaje.

Requisito hidráulico: No hay requisitos hidráulicos adicionales (reemplazo del cucharón estándar)

Consejos de adaptación: El ancho de la cuchara zanjadora debe ser menor o igual al ancho del brazo; El ancho excesivo aumenta la carga del brazo.

3.6 Cucharón rastrillo

Aplicación: Cribado de suelos, limpieza de raíces, clasificación de residuos.

Requisito hidráulico: No hay requisitos hidráulicos adicionales (reemplazo del cucharón estándar)

Consejos de adaptación: seleccione el espacio entre los dientes del rastrillo según el tamaño de las partículas del material; un espacio demasiado pequeño es propenso a obstruirse

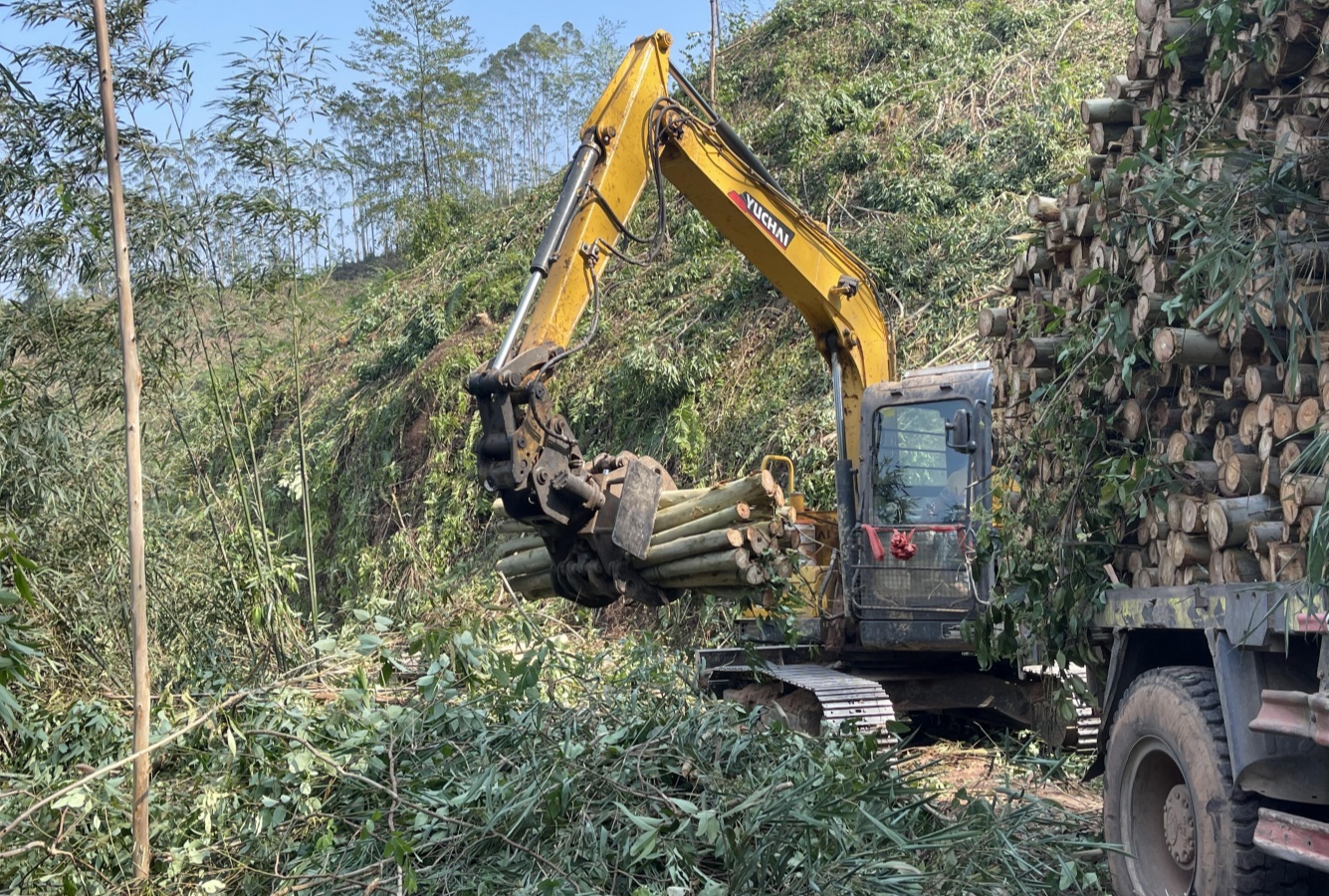

3.7 Agarrador de madera

Aplicación: Manipulación de madera en paisajismo, operaciones forestales.

Requisito hidráulico: flujo bajo, requiere válvula de control de solenoide adicional

Consejos de adaptación: al igual que con la garra, preste atención a la relación peso-carga útil

3.8 Destripador

Aplicación: Aflojamiento de suelos duros, rotura de terrenos congelados, preprocesamiento de rocas erosionadas

Requisito hidráulico: No hay requisitos hidráulicos adicionales (tipo mecánico, depende de la carga aerodinámica de la máquina principal)

Consejos de adaptación: El material de la punta de los dientes del desgarrador debe corresponder a las condiciones geológicas de funcionamiento.

3.9 Compactador de placa vibratoria

Aplicación: Compactación de relleno de zanjas, compactación de cimientos

Requisito hidráulico: flujo medio (30–60 L/min), impulsa un motor hidráulico para generar vibración

Consejos de adaptación: la frecuencia de vibración y la fuerza centrífuga deben coincidir con el tonelaje de la máquina principal

3.10 Elevador electromagnético

Aplicación: Manipulación de chatarra de acero, clasificación de materiales ferromagnéticos

Requisito hidráulico: No hay requisitos hidráulicos adicionales, pero requiere una interfaz eléctrica para el suministro de energía.

Consejos de adaptación: confirme que la potencia de salida de la máquina host cumpla con la potencia nominal del elevador electromagnético

IV. Modificación de normas de seguridad

4.1 Coincidencia de presión del sistema hidráulico

Antes de la modificación, se deben verificar los siguientes parámetros:

Presión máxima de trabajo y flujo nominal del circuito hidráulico auxiliar de la máquina principal

Presión de trabajo nominal y rango de flujo nominal del accesorio

Si la presión de trabajo del accesorio es mayor que la presión de suministro de la máquina principal, se debe instalar una válvula reductora de presión.

Si el requisito de flujo del accesorio es menor que el flujo de suministro de la máquina principal, se debe instalar una válvula de control de flujo.

4.2 Verificación de la resistencia estructural

Al instalar accesorios pesados (como martillos hidráulicos grandes), se debe evaluar lo siguiente:

Si el momento de flexión máximo permitido del brazo puede soportar la carga combinada del propio peso del accesorio y las fuerzas operativas.

Si la capacidad de carga del mecanismo de giro es suficiente (los accesorios excesivamente pesados aumentan la inercia de giro)

Si la estabilidad del tren de aterrizaje y del contrapeso se ve afectada (una carga pesada en la parte delantera puede causar elevación trasera)

4.3 Autorización Operativa y Reglamento

En la mayoría de las regiones, reemplazar o agregar accesorios constituye una modificación del equipo. Tenga en cuenta lo siguiente:

Algunos países/regiones requieren una nueva inspección del equipo después de la modificación.

Los operadores deben tener la calificación adecuada para el accesorio específico (por ejemplo, certificación de operación de martillo hidráulico).

En caso de un accidente de seguridad que involucre equipo modificado, la parte que realizó la modificación puede asumir la responsabilidad legal.

4.4 Implicaciones del seguro

La modificación del equipo puede afectar la validez de los términos del seguro:

Los accidentes causados por la automodificación pueden dar lugar a la denegación de una reclamación de seguro

El uso de accesorios certificados o instalados en fábrica generalmente no afecta la cobertura del seguro.

Se recomienda consultar con su compañía de seguros antes de realizar la modificación para confirmar el impacto en su póliza.

V. Tres conceptos erróneos comunes

Concepto erróneo 1: ignorar la coincidencia del flujo hidráulico

Muchos usuarios sólo se centran en si el accesorio “se puede montar”, ignorando si el flujo hidráulico coincide. La consecuencia es que el accesorio parece funcionar pero tiene una potencia muy insuficiente (flujo insuficiente) o las juntas se dañan con frecuencia (flujo excesivo). El funcionamiento a largo plazo también acelerará el desgaste de la bomba principal.

Enfoque correcto: antes de comprar un accesorio, revise los parámetros del circuito hidráulico auxiliar en el manual de la máquina principal y verifíquelos uno por uno con el rango de flujo nominal en el manual del accesorio.

Concepto erróneo 2: las modificaciones de autosoldadura comprometen la resistencia estructural

Algunos usuarios, para ahorrar dinero, cortan y sueldan ellos mismos el brazo o añaden soportes de fijación. Los riesgos de este enfoque incluyen:

La zona afectada por el calor de la soldadura reduce la resistencia del material base.

No se puede garantizar la calidad de la soldadura y es probable que se produzcan grietas bajo cargas cíclicas de alta tensión.

El brazo original ha sido validado mediante análisis de elementos finitos (FEA) y pruebas de fatiga; las automodificaciones no pueden garantizar el mismo factor de seguridad

Enfoque correcto: si se necesita una interfaz de accesorio personalizada, confíe a un fabricante profesional calificado la fabricación según los dibujos y la realización de pruebas de detección de defectos de soldadura.

Concepto erróneo 3: Los accesorios no coincidentes anulan la garantía de la máquina host

Casi todos los principales fabricantes de máquinas host (incluidos Sany, XCMG, Caterpillar, Kubota, Yanmar, etc.) establecen explícitamente en sus términos de garantía que las fallas del equipo causadas por el uso de accesorios no originales o no certificados no están cubiertas por la garantía.

Enfoque correcto: antes de comprar un accesorio, consulte al fabricante de la máquina principal o al distribuidor autorizado para confirmar si el accesorio está aprobado. Si no está seguro, dé prioridad a los accesorios originales de fábrica.

VI. Preguntas y respuestas | Terminología

P1: ¿Qué es un “acoplador rápido”?

Un acoplador rápido es un dispositivo de conexión estándar instalado en el extremo del brazo de la excavadora para cambiar rápidamente entre diferentes accesorios. Los tipos comunes incluyen mecánico (pasador de bloqueo manual) e hidráulico (operación con un solo toque desde la cabina), lo que permite que la misma máquina cambie rápidamente entre un cucharón, un martillo hidráulico y una pinza, lo que mejora significativamente la utilización del equipo.

P2: ¿Qué es un “circuito hidráulico auxiliar”?

Un circuito hidráulico auxiliar es un circuito independiente dentro del sistema hidráulico de la excavadora dedicado a proporcionar flujo de aceite hidráulico y presión para los accesorios montados externamente. Por lo general, se conecta al accesorio mediante mangueras hidráulicas en el brazo. No todos los modelos vienen de serie con circuito hidráulico auxiliar; Algunas miniexcavadoras básicas requieren instalación opcional.

P3: ¿Qué es el “análisis de elementos finitos”?

El análisis de elementos finitos (FEA) es una tecnología de simulación por computadora que divide componentes estructurales complejos en una gran cantidad de elementos pequeños (“elementos finitos”) y calcula la tensión y la deformación de cada elemento, evaluando así el margen de seguridad estructural general bajo diferentes cargas. Todos los fabricantes de máquinas host realizan la validación FEA al diseñar el brazo.

P4: ¿Qué es el “flujo nominal”?

El flujo nominal se refiere al volumen de aceite hidráulico que un sistema hidráulico puede entregar por unidad de tiempo bajo presión de trabajo normal, generalmente medido en litros por minuto (L/min). Cada accesorio hidráulico tiene su rango de flujo nominal y el flujo del circuito hidráulico auxiliar de la máquina principal debe estar dentro de este rango para que el accesorio funcione correctamente.

Conclusión

Agregar accesorios a las miniexcavadoras es una forma efectiva de mejorar la versatilidad del equipo, pero debe realizarse dentro del marco de la verificación de compatibilidad y los estándares de seguridad. Las opciones instaladas en fábrica son el camino más confiable, los accesorios no originales requieren una evaluación rigurosa y la automodificación total plantea riesgos de seguridad incontrolables. Tenga en cuenta los tres principios de “adaptación del flujo hidráulico, verificación de la resistencia estructural y cumplimiento operativo” para maximizar el valor de los accesorios y al mismo tiempo garantizar la seguridad.
