Les mini-pelles peuvent-elles être modifiées avec des accessoires ? Un guide d'analyse de compatibilité et de modification sécurisée

I. Trois conditions fondamentales pour la compatibilité des pièces jointes

L’ajout d’accessoires aux mini-pelles n’est pas simplement une question de « plug and play ». Les trois conditions techniques suivantes doivent être remplies :

1.1 Système d'attache rapide

Une attache rapide est l'interface standard qui connecte un accessoire au bras de la pelle. Plusieurs normes d’attache rapide existent aujourd’hui sur le marché, notamment :

Attache rapide mécanique : se connecte via un mécanisme de verrouillage par coin ; construction simple mais nécessite une assistance manuelle pour le remplacement

Attache rapide hydraulique : utilise des vérins hydrauliques pour entraîner les goupilles de verrouillage ; permet un remplacement en une seule touche depuis la cabine pour une efficacité accrue

Attache rapide électrique : Une solution d'attache rapide électrifiée adoptée par les nouvelles mini-pelles électriques (telles que Yuchai Equipment Y20E, Y60E, etc.)

Avant de sélectionner un accessoire, vous devez confirmer que les dimensions de l'interface de l'accessoire correspondent à celles de l'attache rapide sur le bras de la machine hôte. Les mini-pelles de différentes marques et classes de tonnage peuvent avoir différentes dimensions d'interface de bras.

1.2 Adaptation du débit hydraulique

Il s’agit de la condition de compatibilité la plus facilement négligée, mais aussi la plus critique. Chaque accessoire a ses besoins en débit hydraulique nominal, tandis que le circuit hydraulique auxiliaire de la machine hôte fournit un débit fixe.

Si le débit requis de l'accessoire dépasse l'alimentation de la machine hôte : l'accessoire ne peut pas atteindre la puissance nominale, ce qui réduit l'efficacité du travail.

Si le débit requis par l’accessoire est bien inférieur à l’alimentation de la machine hôte : cela peut endommager les joints internes de l’accessoire par surpression, créant ainsi un risque pour la sécurité.

État idéal : le débit hydraulique de la machine hôte se situe entre 80 % et 110 % de la plage de débit nominal de l'accessoire.

Par exemple, une mini-pelle de 2 tonnes a un débit hydraulique auxiliaire d'environ 60 à 80 L/min, tandis qu'un petit marteau hydraulique nécessite généralement 40 à 60 L/min et une tarière nécessite environ 20 à 40 L/min. L'adaptation du débit est la garantie fondamentale du bon fonctionnement de l'accessoire.

1.3 Adaptation de l'interface électrique

Certains accessoires (tels que les élévateurs électromagnétiques et les accessoires intelligents avec capteurs) nécessitent des connexions électriques. Vous devez confirmer que la tension de l'interface électrique de la machine hôte et les spécifications du faisceau de câbles correspondent à l'accessoire. La plupart des mini-pelles sont équipées de systèmes électriques 12 V ou 24 V, mais la forme spécifique de l'interface doit être vérifiée individuellement.

II. Analyse comparative de trois chemins de modification

2.1 Options installées en usine : le choix le plus sûr

En prenant Yuchai Equipment comme exemple, la société propose officiellement une variété d'accessoires que les utilisateurs peuvent sélectionner, notamment des marteaux hydrauliques, des tarières, des grappins, des grappins à bois, des têtes d'abattage d'arbres, des cisailles à arbres, des godets de tranchée, des godets râteaux, des attaches rapides, etc. Les accessoires d'usine ont déjà fait l'objet d'une vérification de compatibilité avec le système hydraulique et la résistance structurelle de la machine hôte avant de quitter l'usine, de sorte que les utilisateurs n'ont pas à s'inquiéter des problèmes de compatibilité.

2.2 Accessoires universels du marché secondaire : nécessitent une sélection minutieuse

Il existe de nombreuses marques d'accessoires sur le marché secondaire. Lors de l’achat, vous devez vous concentrer sur la vérification des informations suivantes :

Si la plage de tonnage applicable de l'accessoire couvre votre modèle d'équipement

Si le débit hydraulique nominal de l’accessoire se situe dans la plage d’alimentation du circuit hydraulique auxiliaire de la machine hôte

Si les dimensions de l'interface de fixation correspondent aux spécifications de l'attache rapide de la machine hôte

Si le fournisseur fournit des rapports d'inspection de qualité et un service après-vente

2.3 Entièrement auto-modifié : les risques dépassent largement les avantages

Les accessoires de conception et de soudage autonomes présentent les principaux risques suivants :

Résistance structurelle incontrôlable : L'analyse de la force du bras de la pelle est basée sur une analyse précise par éléments finis (FEA). L'auto-soudage peut introduire des défauts de soudure dans les zones à fortes contraintes, entraînant des fissures, voire des fractures.

Déséquilibre du système hydraulique : les conduites hydrauliques à acheminement automatique peuvent perturber l'équilibre des pressions du système hydraulique, affectant le fonctionnement normal d'autres fonctions.

Annulation de la garantie : les conditions de garantie de la plupart des fabricants de machines hôtes indiquent explicitement que les pannes causées par l'auto-modification ne sont pas couvertes par la garantie.

III. Guide détaillé de 10 pièces jointes courantes

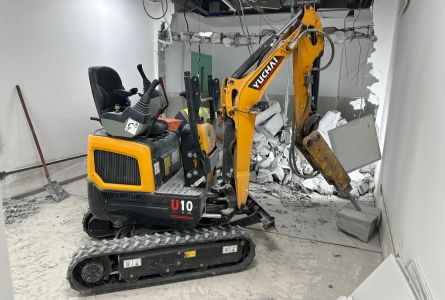

3.1 Marteau hydraulique

Application : Casse de béton, casse de roches, démolition de revêtements routiers

Exigence hydraulique : Débit moyen-élevé (40 à 80 L/min, selon les spécifications de l'accessoire)

Conseils d'adaptation : Confirmez si la machine hôte dispose d'un circuit hydraulique dédié au marteau ; certains modèles nécessitent une configuration supplémentaire

3.2 Tarière

Application : fondations de poteaux électriques, trous de plantation d'arbres, perçage de poteaux de clôture

Besoin hydraulique : Débit moyen-faible (20 à 40 L/min)

Conseil d'adaptation : Le diamètre et la profondeur de la tarière doivent correspondre à la puissance de la machine hôte ; les diamètres plus grands nécessitent une vitesse de perçage réduite

3.3 Grappin

Application : Chargement/déchargement de bois, manutention de déchets, manutention de matériaux en pierre

Exigence hydraulique : faible débit (15 à 30 L/min), nécessite généralement une électrovanne hydraulique supplémentaire pour contrôler l'ouverture et la fermeture.

Conseil d'adaptation : Faites attention au poids propre du grappin, car un poids excessif réduira la charge utile effective.

3.4 Cisaille hydraulique

Application : Coupe de barres d’armature, démolition de structures métalliques

Exigence hydraulique : Débit moyen-élevé (50 à 100 L/min)

Conseils d'adaptation : exigences élevées en matière de pression du système hydraulique de la machine hôte ; vérifier la pression de service maximale de la pompe principale

3.5 Godet de tranchée

Application : installation de pipelines, excavation de tranchées de câbles, construction de fossés de drainage

Exigence hydraulique : Aucune exigence hydraulique supplémentaire (remplacement standard du godet)

Conseil d'adaptation : La largeur du godet de tranchée doit être inférieure ou égale à la largeur du bras ; une largeur excessive augmente la charge sur le bras

3.6 Godet râteau

Application : Tamisage du sol, nettoyage des racines, tri des déchets

Exigence hydraulique : Aucune exigence hydraulique supplémentaire (remplacement standard du godet)

Conseils d'adaptation : Sélectionnez l'espacement des dents de râteau en fonction de la taille des particules du matériau ; un espacement trop petit est sujet au colmatage

3.7 Grappin à bois

Application : Aménagement paysager, manutention du bois, opérations forestières

Exigence hydraulique : Faible débit, nécessite une électrovanne de commande supplémentaire

Conseil d'adaptation : Comme pour le grappin, faites attention au rapport poids/charge utile

3.8 Éventreur

Application : Ameublissement des sols durs, rupture de sol gelé, prétraitement des roches altérées

Exigence hydraulique : aucune exigence hydraulique supplémentaire (type mécanique, repose sur la force d'appui de la machine hôte)

Conseil d'adaptation : Le matériau de la pointe des dents du ripper doit être adapté aux conditions géologiques d'exploitation

3.9 Compacteur à plaque vibrante

Application : compactage du remblai de tranchée, compactage des fondations

Exigence hydraulique : Débit moyen (30 à 60 L/min), entraîne un moteur hydraulique pour générer des vibrations

Conseil d'adaptation : La fréquence de vibration et la force centrifuge doivent correspondre au tonnage de la machine hôte

3.10 Lève-personne électromagnétique

Application : Manutention de ferraille, tri de matériaux ferromagnétiques

Exigence hydraulique : aucune exigence hydraulique supplémentaire, mais nécessite une interface électrique pour l'alimentation électrique

Conseils d'adaptation : confirmez que la puissance de sortie de la machine hôte correspond à la puissance nominale du poussoir électromagnétique

IV. Normes de sécurité relatives aux modifications

4.1 Adaptation de la pression du système hydraulique

Avant modification, les paramètres suivants doivent être vérifiés :

Pression de service maximale et débit nominal du circuit hydraulique auxiliaire de la machine hôte

Pression de service nominale et plage de débit nominal de l'accessoire

Si la pression de service de l’accessoire est supérieure à la pression d’alimentation de la machine hôte, un réducteur de pression doit être installé

Si le débit requis par l'accessoire est inférieur au débit d'alimentation de la machine hôte, une vanne de régulation de débit doit être installée.

4.2 Vérification de la résistance structurelle

Lors de l'installation d'accessoires lourds (tels que de gros marteaux hydrauliques), les éléments suivants doivent être évalués :

Si le moment de flexion maximal admissible du bras peut résister à la charge combinée du poids propre de l'accessoire et des forces opérationnelles

La capacité de charge du mécanisme de rotation est-elle suffisante (des accessoires trop lourds augmentent l'inertie de rotation)

Si la stabilité du train de roulement et du contrepoids est affectée (une charge lourde à l'avant peut provoquer un soulèvement arrière)

4.3 Autorisation d'exploitation et réglementation

Dans la plupart des régions, le remplacement ou l'ajout d'accessoires constitue une modification de l'équipement. Notez ce qui suit :

Certains pays/régions exigent une réinspection de l'équipement après modification

Les opérateurs doivent détenir la qualification appropriée pour l'accessoire spécifique (par exemple, certification de fonctionnement du marteau hydraulique).

En cas d'accident de sécurité impliquant un équipement modifié, la partie ayant effectué la modification peut en supporter la responsabilité légale.

4.4 Répercussions sur l'assurance

La modification du matériel peut affecter la validité des conditions d’assurance :

Les accidents causés par l'auto-modification peuvent entraîner un refus de réclamation d'assurance.

L'utilisation d'accessoires installés en usine ou certifiés n'affecte généralement pas la couverture d'assurance.

Il est recommandé de consulter votre compagnie d'assurance avant toute modification pour confirmer l'impact sur votre contrat.

V. Trois idées fausses courantes

Idée fausse 1 : ignorer la correspondance du débit hydraulique

De nombreux utilisateurs se concentrent uniquement sur la question de savoir si l'accessoire « peut être monté », ignorant si le débit hydraulique correspond. La conséquence est que l'accessoire semble fonctionner mais a une puissance très insuffisante (débit insuffisant) ou que les joints sont fréquemment endommagés (débit excessif). Un fonctionnement à long terme accélérera également l’usure de la pompe principale.

Approche correcte : avant d'acheter un accessoire, examinez les paramètres du circuit hydraulique auxiliaire dans le manuel de la machine hôte et vérifiez-les un par un avec la plage de débit nominal dans le manuel de l'accessoire.

Idée fausse 2 : les modifications d'auto-soudage compromettent la résistance structurelle

Certains utilisateurs, pour économiser de l'argent, coupent et soudent eux-mêmes le bras ou ajoutent des supports de fixation. Les risques de cette approche comprennent :

La zone affectée par la chaleur de la soudure réduit la résistance du matériau de base

La qualité de la soudure ne peut pas être garantie et des fissures sont probables sous des contraintes cycliques élevées.

Le bras d'origine a été validé par analyse par éléments finis (FEA) et tests de fatigue ; les auto-modifications ne peuvent pas garantir le même facteur de sécurité

Approche correcte : si une interface de fixation personnalisée est nécessaire, confiez à un fabricant professionnel qualifié la fabrication selon les dessins et la détection des défauts de soudure.

Idée fausse 3 : les pièces jointes incompatibles annulent la garantie de la machine hôte

Presque tous les principaux fabricants de machines hôtes (y compris Sany, XCMG, Caterpillar, Kubota, Yanmar, etc.) indiquent explicitement dans leurs conditions de garantie que les pannes d'équipement causées par l'utilisation d'accessoires non originaux ou non certifiés ne sont pas couvertes par la garantie.

Approche correcte : avant d'acheter un accessoire, consultez le fabricant de la machine hôte ou un revendeur agréé pour confirmer si l'accessoire est approuvé. En cas de doute, donnez la priorité aux accessoires d’origine d’usine.

VI. Questions et réponses | Terminologie

Q1 : Qu'est-ce qu'un « attache rapide » ?

Une attache rapide est un dispositif de connexion standard installé à l'extrémité du bras de la pelle pour basculer rapidement entre différents accessoires. Les types courants incluent les machines mécaniques (goupille de verrouillage manuelle) et hydrauliques (opération à une touche depuis la cabine), permettant à la même machine de basculer rapidement entre un godet, un marteau hydraulique et un grappin, améliorant ainsi considérablement l'utilisation de l'équipement.

Q2 : Qu’est-ce qu’un « circuit hydraulique auxiliaire » ?

Un circuit hydraulique auxiliaire est un circuit indépendant au sein du système hydraulique de la pelle dédié à fournir le débit et la pression d’huile hydraulique pour les accessoires montés à l’extérieur. Il est généralement connecté à l'accessoire via des flexibles hydrauliques sur le bras. Tous les modèles ne sont pas équipés de série d'un circuit hydraulique auxiliaire ; certaines mini-pelles d'entrée de gamme nécessitent une installation optionnelle.

Q3 : Qu’est-ce que « l’analyse par éléments finis » ?

L'analyse par éléments finis (FEA) est une technologie de simulation informatique qui divise les composants structurels complexes en un grand nombre de petits éléments (« éléments finis ») et calcule la contrainte et la déformation de chaque élément, évaluant ainsi la marge de sécurité structurelle globale sous différentes charges. Les fabricants de machines hôtes effectuent tous une validation FEA lors de la conception du bras.

Q4 : Qu'est-ce que le « débit nominal » ?

Le débit nominal fait référence au volume d'huile hydraulique qu'un système hydraulique peut fournir par unité de temps sous une pression de service normale, généralement mesurée en litres par minute (L/min). Chaque accessoire hydraulique a sa plage de débit nominal, et le débit du circuit hydraulique auxiliaire de la machine hôte doit se situer dans cette plage pour que l'accessoire fonctionne correctement.

Conclusion

L'ajout d'accessoires aux mini-pelles est un moyen efficace d'améliorer la polyvalence des équipements, mais il doit être réalisé dans le cadre de vérifications de compatibilité et de normes de sécurité. Les options installées en usine constituent la solution la plus fiable, les accessoires du marché secondaire nécessitent un contrôle rigoureux et une auto-modification complète présente des risques de sécurité incontrôlables. Gardez à l’esprit les trois principes « adaptation du débit hydraulique, vérification de la résistance structurelle et conformité opérationnelle » pour maximiser la valeur des accessoires tout en garantissant la sécurité.
