I mini escavatori possono essere modificati con accessori? Una guida all'analisi della compatibilità e alla modifica sicura

I. Tre condizioni fondamentali per la compatibilità degli allegati

Aggiungere accessori ai mini escavatori non è semplicemente una questione di “plug and play”. Devono essere soddisfatte le seguenti tre condizioni tecniche:

1.1 Sistema di attacco rapido

Un attacco rapido è l'interfaccia standard che collega un accessorio al braccio dell'escavatore. Oggi sul mercato esistono numerosi standard di attacchi rapidi, tra cui principalmente:

Attacco rapido meccanico: si collega tramite un meccanismo di bloccaggio a cuneo; costruzione semplice ma richiede assistenza manuale per la sostituzione

Attacco rapido idraulico: utilizza cilindri idraulici per azionare i perni di bloccaggio; consente la sostituzione con un solo tocco dalla cabina per una maggiore efficienza

Attacco rapido elettrico: una soluzione di attacco rapido elettrificato adottata dai nuovi mini escavatori elettrici (come Yuchai Equipment Y20E, Y60E, ecc.)

Prima di selezionare un accessorio, è necessario verificare che le dimensioni dell'interfaccia dell'accessorio corrispondano all'attacco rapido sul braccio della macchina host. I miniescavatori di marche e classi di tonnellaggio diverse possono avere dimensioni di interfaccia del braccio diverse.

1.2 Corrispondenza del flusso idraulico

Questa è la condizione di compatibilità più facilmente trascurata ma allo stesso tempo più critica. Ciascun accessorio ha il proprio requisito di flusso idraulico nominale, mentre il circuito idraulico ausiliario della macchina host fornisce un flusso fisso.

Se il flusso richiesto dall'accessorio supera la fornitura della macchina host: l'accessorio non può raggiungere la potenza nominale, riducendo l'efficienza del lavoro

Se il flusso richiesto dall'accessorio è molto inferiore all'alimentazione della macchina host: ciò potrebbe causare danni da sovrapressione alle guarnizioni interne dell'accessorio, creando un pericolo per la sicurezza

Stato ideale: il flusso idraulico della macchina host rientra tra l'80% e il 110% del range di flusso nominale dell'accessorio

Ad esempio, un miniescavatore da 2 tonnellate ha un flusso idraulico ausiliario di circa 60–80 L/min, mentre un piccolo martello idraulico richiede tipicamente 40–60 L/min e una trivella richiede circa 20–40 L/min. L'adattamento del flusso è la garanzia fondamentale per il corretto funzionamento dell'attrezzatura.

1.3 Adattamento dell'interfaccia elettrica

Alcuni accessori (come sollevatori elettromagnetici e accessori intelligenti con sensori) richiedono collegamenti elettrici. È necessario verificare che la tensione dell'interfaccia elettrica della macchina host e le specifiche del cablaggio corrispondano all'allegato. La maggior parte dei miniescavatori sono dotati di impianto elettrico a 12V o 24V, ma la specifica forma di interfaccia va verificata singolarmente.

II. Analisi comparativa di tre percorsi di modifica

2.1 Opzioni installate in fabbrica: la scelta più sicura

Prendendo come esempio Yuchai Equipment, l'azienda offre ufficialmente una varietà di accessori selezionabili dagli utenti, tra cui martelli idraulici, trivelle, pinze, pinze per legname, teste per abbattimento alberi, cesoie per alberi, benne da scavo, benne rastrellatrici, attacchi rapidi e altro ancora. Gli accessori di fabbrica sono già stati sottoposti a verifica di compatibilità con il sistema idraulico e la resistenza strutturale della macchina ospite prima di lasciare la fabbrica, quindi gli utenti non devono preoccuparsi di problemi di compatibilità.

2.2 Accessori universali aftermarket: richiedono un'attenta selezione

Esistono numerosi marchi di accessori aftermarket. Al momento dell'acquisto, dovresti concentrarti sulla verifica delle seguenti informazioni:

Se la gamma di tonnellaggio applicabile dell'attrezzatura copre il modello della tua attrezzatura

Se la portata idraulica nominale dell'accessorio rientra nell'intervallo di alimentazione del circuito idraulico ausiliario della macchina host

Se le dimensioni dell'interfaccia dell'accessorio corrispondono alle specifiche dell'attacco rapido della macchina host

Se il fornitore fornisce rapporti di ispezione della qualità e servizio post-vendita

2.3 Completamente auto-modificato: i rischi superano di gran lunga i benefici

Gli accessori autoprogettati e saldati presentano i seguenti rischi principali:

Resistenza strutturale incontrollabile: l'analisi della forza del braccio dell'escavatore si basa su una precisa analisi degli elementi finiti (FEA). L'autosaldatura può introdurre difetti di saldatura in aree ad alto stress, portando a crepe o addirittura fratture

Squilibrio del sistema idraulico: le linee idrauliche a percorso automatico possono interrompere l'equilibrio della pressione del sistema idraulico, influenzando il normale funzionamento di altre funzioni

Annullamento della garanzia: i termini di garanzia della maggior parte dei produttori di macchine host stabiliscono esplicitamente che i guasti causati dall'automodifica non sono coperti dalla garanzia

III. Guida dettagliata a 10 allegati comuni attaccabili

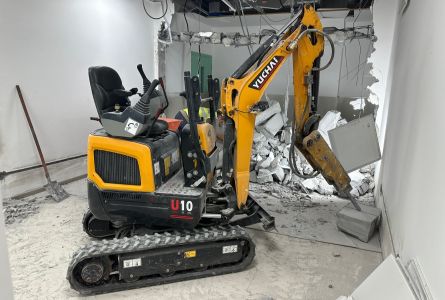

3.1 Martello Idraulico

Applicazione: rottura di calcestruzzo, rottura di rocce, demolizione di manti stradali

Fabbisogno idraulico: flusso medio-alto (40–80 L/min, a seconda delle specifiche dell'accessorio)

Consigli per l'adattamento: verificare se la macchina host dispone di un circuito idraulico dedicato per il martello; alcuni modelli richiedono una configurazione aggiuntiva

3.2 Coclea

Applicazione: fondazioni di pali, fori per piantare alberi, perforazione di pali di recinzione

Fabbisogno idraulico: flusso medio-basso (20–40 L/min)

Consigli per l'adattamento: il diametro e la profondità della punta della coclea devono corrispondere alla potenza della macchina ospite; diametri maggiori richiedono velocità di foratura ridotte

3.3 Pinza

Applicazione: carico/scarico legname, movimentazione materiale di scarto, movimentazione materiale lapideo

Requisiti idraulici: flusso basso (15–30 l/min), in genere richiede un'ulteriore valvola idraulica a solenoide per controllare l'apertura e la chiusura

Consiglio per l'adattamento: prestare attenzione al peso della pinza, poiché un peso eccessivo ridurrà il carico utile effettivo

3.4 Taglio idraulico

Applicazione: taglio di armature, demolizione di strutture metalliche

Fabbisogno idraulico: flusso medio-alto (50–100 L/min)

Consigli per l'adattamento: requisiti elevati di pressione del sistema idraulico della macchina ospite; verificare la pressione massima di esercizio della pompa principale

3.5 Benna da scavo

Applicazione: installazione di condotte, scavo di trincee per cavi, costruzione di canali di drenaggio

Requisiti idraulici: nessun requisito idraulico aggiuntivo (sostituzione benna standard)

Consigli per l'adattamento: La larghezza della benna da scavo deve essere inferiore o uguale alla larghezza del braccio; una larghezza eccessiva aumenta il carico sul braccio

3.6 Benna rastrello

Applicazione: vagliatura del terreno, diradamento delle radici, raccolta differenziata dei rifiuti

Requisiti idraulici: nessun requisito idraulico aggiuntivo (sostituzione benna standard)

Consigli per l'adattamento: selezionare la spaziatura dei denti del rastrello in base alla dimensione delle particelle del materiale; una spaziatura troppo piccola è soggetta a intasamenti

3.7 Presa del legname

Applicazione: movimentazione paesaggistica del legname, operazioni forestali

Requisiti idraulici: flusso basso, richiede un'elettrovalvola di controllo aggiuntiva

Consiglio per l'adattamento: come per la pinza, prestare attenzione al rapporto peso/carico utile

3.8 Squartatore

Applicazione: dissodamento del terreno duro, demolizione del terreno ghiacciato, pretrattamento della roccia esposta agli agenti atmosferici

Requisiti idraulici: nessun requisito idraulico aggiuntivo (di tipo meccanico, si basa sulla deportanza della macchina host)

Consigli per l'adattamento: il materiale della punta del dente del ripper deve corrispondere alle condizioni geologiche operative

3.9 Piastra compattatrice vibrante

Applicazione: compattazione del riempimento di trincee, compattazione di fondazioni

Requisiti idraulici: flusso medio (30–60 l/min), aziona un motore idraulico per generare vibrazioni

Consigli per l'adattamento: la frequenza delle vibrazioni e la forza centrifuga devono corrispondere al tonnellaggio della macchina host

3.10 Sollevatore elettromagnetico

Applicazione: movimentazione di rottami di acciaio, smistamento di materiali ferromagnetici

Requisiti idraulici: nessun requisito idraulico aggiuntivo, ma richiede un'interfaccia elettrica per l'alimentazione

Consiglio per l'adattamento: verificare che la potenza in uscita della macchina host soddisfi la potenza nominale del sollevatore elettromagnetico

IV. Standard di sicurezza di modifica

4.1 Adeguamento della pressione del sistema idraulico

Prima della modifica è necessario verificare i seguenti parametri:

Pressione di esercizio massima e portata nominale del circuito idraulico ausiliario della macchina ospite

Pressione di esercizio nominale e campo di portata nominale dell'accessorio

Se la pressione di esercizio dell'accessorio è superiore alla pressione di alimentazione della macchina host, è necessario installare una valvola di riduzione della pressione

Se il fabbisogno di flusso dell'accessorio è inferiore al flusso di alimentazione della macchina host, è necessario installare una valvola di controllo del flusso

4.2 Verifica della resistenza strutturale

Quando si installano attrezzature pesanti (come i grandi demolitori idraulici), è necessario valutare quanto segue:

Se il momento flettente massimo consentito del braccio può sopportare il carico combinato del peso proprio dell'accessorio e delle forze operative

Se la capacità di carico del meccanismo di rotazione è sufficiente (accessori eccessivamente pesanti aumentano l'inerzia di rotazione)

Se la stabilità del carro e del contrappeso viene influenzata (il carico pesante anteriore può causare il sollevamento posteriore)

4.3 Autorizzazione operativa e regolamenti

Nella maggior parte delle regioni, la sostituzione o l'aggiunta di accessori costituisce una modifica dell'attrezzatura. Tieni presente quanto segue:

Alcuni paesi/regioni richiedono una nuova ispezione dell'apparecchiatura dopo la modifica

Gli operatori devono possedere una qualifica adeguata per l'accessorio specifico (ad esempio, certificazione di funzionamento del demolitore idraulico)

In caso di incidente di sicurezza che coinvolga apparecchiature modificate, la parte che ha eseguito la modifica può essere legalmente responsabile

4.4 Implicazioni assicurative

La modifica dell'attrezzatura può influire sulla validità delle condizioni assicurative:

Gli incidenti causati dall'automodifica possono comportare il rifiuto della richiesta di risarcimento assicurativo

L'utilizzo di accessori installati in fabbrica o certificati in genere non influisce sulla copertura assicurativa

Si consiglia di consultare la propria compagnia assicurativa prima della modifica per confermare l'impatto sulla polizza

V. Tre malintesi comuni

Idea sbagliata 1: ignorare l'adattamento del flusso idraulico

Molti utenti si concentrano solo sulla possibilità di “montare” l’accessorio, ignorando se il flusso idraulico corrisponde. La conseguenza è che l'accessorio sembra funzionare ma ha una potenza gravemente insufficiente (flusso insufficiente) o le guarnizioni sono spesso danneggiate (flusso eccessivo). Il funzionamento a lungo termine accelererà anche l'usura della pompa principale.

Approccio corretto: prima di acquistare un accessorio, rivedere i parametri del circuito idraulico ausiliario nel manuale della macchina host e confrontarli uno per uno con il campo di portata nominale nel manuale dell'accessorio.

Idea sbagliata 2: le modifiche autosaldanti compromettono la resistenza strutturale

Alcuni utenti, per risparmiare denaro, tagliano e saldano il braccio da soli o aggiungono staffe di fissaggio. I rischi di questo approccio includono:

La zona alterata dal calore della saldatura riduce la resistenza del materiale di base

La qualità della saldatura non può essere garantita e sono probabili crepe in caso di carico ciclico ad alto stress

Il braccio originale è stato validato mediante analisi agli elementi finiti (FEA) e prove di fatica; le automodifiche non possono garantire lo stesso fattore di sicurezza

Approccio corretto: se è necessaria un'interfaccia di attacco personalizzata, affidare a un produttore professionista qualificato la fabbricazione secondo i disegni e l'esecuzione di test di rilevamento dei difetti di saldatura.

Idea sbagliata 3: gli allegati non corrispondenti invalidano la garanzia della macchina host

Quasi tutti i principali produttori di macchine host (tra cui Sany, XCMG, Caterpillar, Kubota, Yanmar, ecc.) dichiarano esplicitamente nei termini di garanzia che i guasti alle apparecchiature causati dall'uso di accessori non originali o non certificati non sono coperti dalla garanzia.

Approccio corretto: prima di acquistare un accessorio, consultare il produttore della macchina host o un rivenditore autorizzato per verificare se l'accessorio è approvato. In caso di dubbi, dare la priorità agli accessori originali di fabbrica.

VI. Domande e risposte | Terminologia

Q1: Cos'è un "attacco rapido"?

Un attacco rapido è un dispositivo di collegamento standard installato all'estremità del braccio dell'escavatore per passare rapidamente da un attrezzo all'altro. I tipi più comuni includono quelli meccanici (perno di bloccaggio manuale) e quelli idraulici (azionamento con un solo tocco dalla cabina), che consentono alla stessa macchina di passare rapidamente da benna, martello idraulico e pinza, migliorando significativamente l'utilizzo dell'attrezzatura.

Q2: Cos'è un “circuito idraulico ausiliario”?

Un circuito idraulico ausiliario è un circuito indipendente all'interno dell'impianto idraulico dell'escavatore dedicato a fornire flusso e pressione dell'olio idraulico per gli accessori montati esternamente. Solitamente è collegato all'accessorio tramite tubi idraulici sul braccio. Non tutti i modelli sono dotati di serie di circuito idraulico ausiliario; alcuni mini escavatori entry-level richiedono un'installazione opzionale.

Q3: Cos'è l'"analisi degli elementi finiti"?

L'analisi degli elementi finiti (FEA) è una tecnologia di simulazione computerizzata che divide componenti strutturali complessi in un gran numero di piccoli elementi ("elementi finiti") e calcola la sollecitazione e la deformazione di ciascun elemento, valutando così il margine di sicurezza strutturale complessivo sotto carichi diversi. Tutti i produttori di macchine host eseguono la convalida FEA durante la progettazione del braccio.

Q4: Cos'è la "portata nominale"?

La portata nominale si riferisce al volume di olio idraulico che un sistema idraulico può erogare per unità di tempo alla normale pressione di esercizio, generalmente misurata in litri al minuto (L/min). Ciascun accessorio idraulico ha il proprio intervallo di flusso nominale e il flusso del circuito idraulico ausiliario della macchina host deve rientrare in questo intervallo affinché l'accessorio funzioni correttamente.

Conclusione

L'aggiunta di accessori ai mini escavatori è un modo efficace per aumentare la versatilità dell'attrezzatura, ma deve essere effettuata nell'ambito della verifica di compatibilità e degli standard di sicurezza. Le opzioni installate in fabbrica rappresentano il percorso più affidabile, gli accessori aftermarket richiedono uno screening rigoroso e la completa auto-modifica comporta rischi incontrollabili per la sicurezza. Tieni presente i tre principi di "adattamento del flusso idraulico, verifica della resistenza strutturale e conformità operativa" per massimizzare il valore degli accessori garantendo al tempo stesso la sicurezza.
