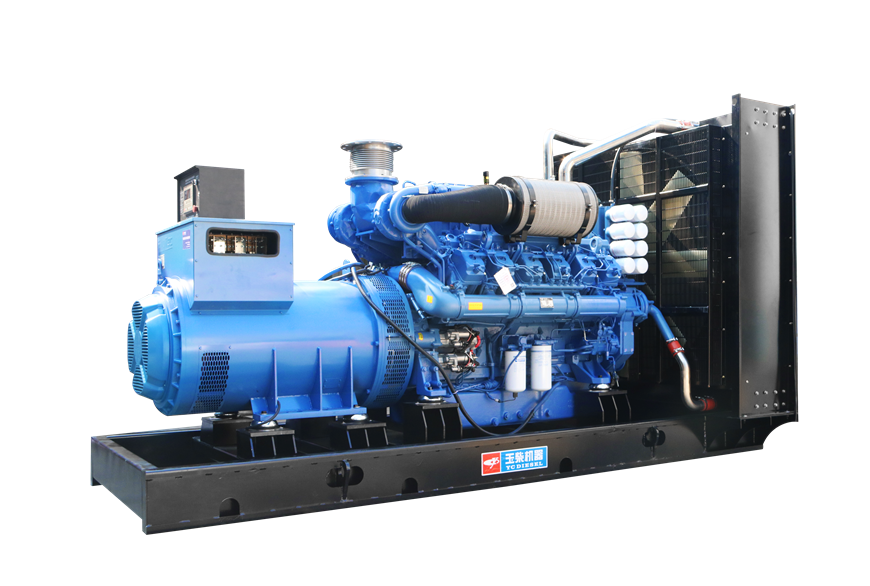

Yuchai Yc12VTDSÉRIE
Recursos de Modle
■Material de alta resistência, estrutura da grade reforçada com superfície curvada e estrutura de mancal principal de 4-Bolt são adotadas para o corpo do motor; portanto, o corpo do motor é caracterizado por alta rigidez, ligeira vibração e menor ruído.
■O eixo de manivela é feito de aço de liga de alta qualidade usando todo o processo de forjamento de extrusão de fibra, e o diário e as contas circulares estão sujeitas a tratamento térmico de extinção para melhorar a resistência ao desgaste e prolongar a vida útil do serviço
■Equipamentos de injeção de combustível ferroviário comum, estrutura de quatro válvulas, intercoolas turbo de alta eficiência e tecnologias de combustores de Yuchai são adotadas para realizar baixo consumo de combustível, menos emissão, excelente desempenho de retenção de velocidade e carga rápida e de alta qualidade (5s)
■A estrutura de uma cabeça para um cilindro é adotada, a janela de manutenção é definida na lateral do corpo do motor, o que garante uma manutenção fácil.
■Os equipamentos e tecnologias de classe mundial são usados para produção,
Assim, a qualidade desse modelo é estável e confiável.
Especificações
Tipo aberto：
1. O conjunto de geradores tem as funções de auto-partida, auto-parada e auto-variação
2. O painel de controle é um painel de controle LCD do AMF, que exibe tensão, corrente, frequência, temperatura da água e pressão do óleo.
3. Com baixa pressão do óleo, alta temperatura da água, velocidade excessiva e funções de proteção contra sobrecarga
4. O produto tem as vantagens de alta potência, baixo consumo de combustível, baixo ruído, baixas emissões, partida fácil, forte confiabilidade, desempenho estável, operação simples e manutenção conveniente.
5. O equipamento de suporte possui estrutura compacta e local de instalação flexível;
6. A operação de manutenção é simples, existem poucas pessoas e é fácil manter durante o período de espera.
GENSET SLIENCE：
O conjunto de geradores de caixa de redução de ruído está equipado com um tanque de combustível inferior, um sistema de entrada de ar, um sistema de escape de ar, um silenciador de alta eficiência, um sistema de escape de fumaça, uma porta de operação de unidade, uma porta de acesso ao equipamento e uma persiana. O exterior é feito de placa de aço e o interior é feito de materiais de absorção de som de alta qualidade. O design razoável e ambientalmente amigável pode alcançar o efeito da redução de ruído e à prova de choques, e a estrutura é muito estável, o que é conveniente para levantamento e transferência, tornando -se difícil ser danificado em um ambiente severo. Ele pode ser projetado como uma usina de energia fixa e de reboques. As dimensões estruturais internas e externas da caixa de redução de ruído variam de acordo com o tamanho das peças principais relevantes. O alto desempenho e o alto padrão de estrutura razoável podem ser adaptados de acordo com o uso do site do TheCustomer e os requisitos relacionados. produto.
一、Principais parâmetros técnicos：
Modelo Genset |
ZC1375GF1 |
|
Prime poder（KW) |
1000 |
|
Poder de espera (KW) |
1100 |
|
tensão （V) |
400/230 |
|
Atual （UM) |
1800 |
|
Velocidade （r/min) |
1500 |
|
Freqüência（Hz) |
50 |
|
Fator de potência nominal |
0,8 |
|
O conjunto gerador consome eletricidade L/h |
200 |
|
Desvio de tensão em estado estacionário （%) |
≤ ± 2,5 |
|
Desvio de tensão transitória （%) |
100%o Poder de redução acentuada |
≤+25 |
Afiado aumentar a potência |
≤－20 |
|
Tempo de recuperação de tensão （S) |
≤1 |
|
Grau de desequilíbrio de tensão（%) |
≤1 |
|
Modulação de tensão （%) |
0,3 |
|
Queda de frequência（%) |
≤5 |
|
Banda de frequência de estado estacionário （%) |
≤1,5 |
|
A frequência relativa ajusta a faixa de queda (%) |
≥7,5 |
|
Faixa de configuração de frequência relativa de ascensão (%) |
≥2,5 |
|
Desvio de frequência transitória （%) |
Poder de redução 100%acentuado |
≤+12 |
Afiado aumentar a potência |
≤－10 |
|
Tempo de recuperação de frequência （S) |
≤5 |
|
Banda de tolerância à frequência relativa % |
2 |
|
Fase e conexão |
Três fase quatro fios |
|
Modo de início |
DC 24V ELECTRIL |
|
Modo de regulação da tensão |
UMutomatic |
|
Resfriamento |
Fechado, água resfriada |
|
Maneira de excitação |
Sem escova (AVR) |
|
Modle do motor |
Yuchai YC12VTD1680-D32 |
|
Alternador modle |
Evotec tcu428E |
|
PESO kg |
8900 |
|
Tamanho (L*W*H) mm |
4370*2120*2465 |
|
二、Folha de data técnica：
MODELO |
Yc12VTD1680-D32 |
TIPO |
Vertical, em linha, resfriamento a água, quatro tempos |
Modo de entrada de ar |
Turboalimentado e intercooldado |
Cilindro de quatidade-bore×AVC（mm) |
12-152×180 |
Deslocamento（L) |
39.2 |
Taxa de compressão |
14: 1 |
Primeira potência /velocidade（kw/r/min) |
1120/1800 |
Poder /velocidade de espera（kw/r/min) |
1232/1800 |
Min, taxa de consumo de combustível(g/kw.h) |
≤202 |
Modo de início |
Início elétrico |
Capacidade do petróleo (L) |
215 |
Sistema de combustível |
HPCR |
Razão de combustível de petróleo (g/kw · h) |
≤0.1 |
Peso seco (kg) |
4570 |
Dimensão(L×C×H) mm |
2240×1700×1950 |
Emissão |
T3 não estrada |
Período de revisão |
﹥10000 horas |
