Yuchai 16KW Diesel Generator Set Data
Prime Power （KW）: 16
Poder de espera (KW): 18
Atual （a）: 1500
Frequência nominal: 50 （Hz）
Fator de potência: 0,8 （Lag）
Tensão nominal: 400/230 （V）
Recursos do conjunto de geradores de 16kW Yuchai
· As principais estruturas, como o corpo do motor, são testadas no tempo, que garantem a alta confiabilidade de todo o motor.
·O Projeto de cano de cabeçalho de água integrado da cabeça do cilindro é adotado, o que reduz a superfície de vedação e melhora a vedação confiabilidade.
·Principal e sistema de combustível de HPCR maduro e intercontiociplina turboalimentada de alta eficiência As tecnologias são adotadas, que garantem controle preciso da injeção de fora quantidade e ingestão de ar suficiente; E a combustão completa, Lowfuel consumo e menos emissão de motor diesel sob diferente Condições de carga são garantidas
·Bom Regulação da velocidade transitória e forte capacidade de carregamento, requisitos Para o grau G3, o desempenho do conjunto de geradores é satisfeito.
Especificações

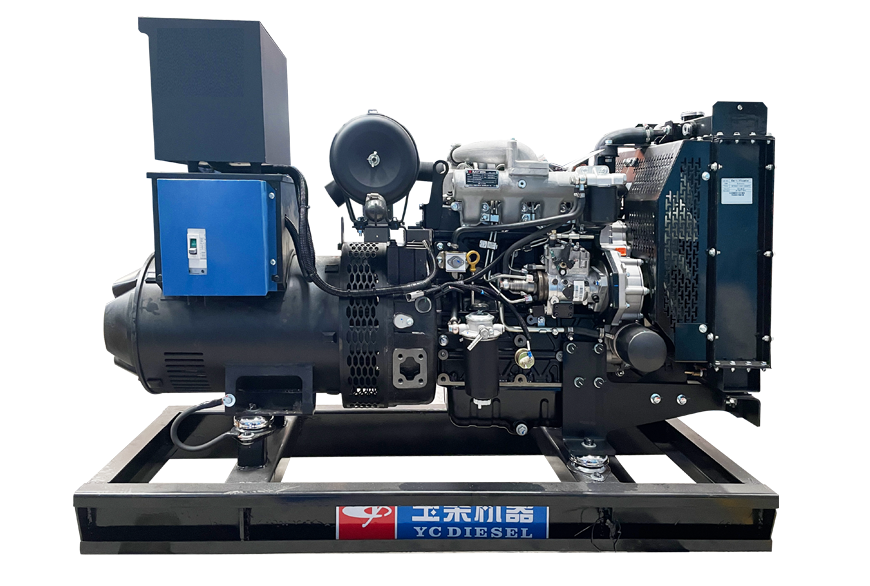

Tipo aberto：
1. O conjunto de geradores tem as funções de auto-partida, auto-parada e auto-variação
2. O painel de controle é um painel de controle LCD do AMF, que exibe tensão, corrente, frequência, temperatura da água e pressão do óleo.
3. Com baixa pressão do óleo, alta temperatura da água, velocidade excessiva e funções de proteção contra sobrecarga
4. O produto tem as vantagens de alta potência, baixo consumo de combustível, baixo ruído, baixas emissões, partida fácil, forte confiabilidade, desempenho estável, operação simples e manutenção conveniente.
5. O equipamento de suporte possui estrutura compacta e local de instalação flexível;
6. A operação de manutenção é simples, existem poucas pessoas e é fácil manter durante o período de espera.
GENSET SLIENCE：
O conjunto de geradores de caixa de redução de ruído está equipado com um tanque de combustível inferior, um sistema de entrada de ar, um sistema de escape de ar, um silenciador de alta eficiência, um sistema de escape de fumaça, uma porta de operação de unidade, uma porta de acesso ao equipamento e uma persiana. O exterior é feito de placa de aço e o interior é feito de materiais de absorção de som de alta qualidade. O design razoável e ambientalmente amigável pode alcançar o efeito da redução de ruído e à prova de choques, e a estrutura é muito estável, o que é conveniente para levantamento e transferência, tornando -se difícil ser danificado em um ambiente severo. Ele pode ser projetado como uma usina de energia fixa e de reboques. As dimensões estruturais internas e externas da caixa de redução de ruído variam de acordo com o tamanho das peças principais relevantes. O alto desempenho e o alto padrão de estrutura razoável podem ser adaptados de acordo com o uso do site do TheCustomer e os requisitos relacionados. produto.
一、 Principais parâmetros técnicos:
modelo |
ZC22GF1 |
|
Prime poder（KW) |
16 |
|
Poder de espera (KW) |
18 |
|
tensão （V) |
400/230 |
|
Atual （UM) |
28.8 |
|
Velocidade （r/min) |
1500 |
|
Freqüência（Hz) |
50 |
|
Fator de potência nominal |
0,8 |
|
O conjunto gerador consome eletricidade l/h |
60 |
|
Desvio de tensão em estado estacionário （%) |
≤ ± 2,5 |
|
Desvio de tensão transitória （%) |
100%o poder de redução acentuada |
≤+25 |
Aumente acentuado poder de aumento |
≤－20 |
|
Tempo de recuperação de tensão （S) |
≤1 |
|
Grau de desequilíbrio de tensão（%) |
≤1 |
|
Modulação de tensão （%) |
0,3 |
|
Queda de frequência（%) |
≤5 |
|
Banda de frequência de estado estacionário （%) |
≤1,5 |
|
A frequência relativa ajusta a faixa de queda (%) |
≥7,5 |
|
Faixa de configuração de frequência relativa de ascensão (%) |
≥2,5 |
|
Desvio de frequência transitória （%) |
Poder de redução 100%acentuado |
≤+12 |
Aumente acentuado poder de aumento |
≤－10 |
|
Tempo de recuperação de frequência （S) |
≤5 |
|
Banda de tolerância à frequência relativa % |
2 |
|
Fase e conexão |
Três fase quatro fios |
|
Modo de início |
DC 24V ELECTRIL |
|
Modo de regulação da tensão |
Automático |
|
Resfriamento |
Fechado, água resfriada |
|
Maneira de excitação |
Sem escova (AVR) |
|
Modle do motor |
Yucha i ycdv254fhz-25 |
|
Alternador modle |
Evotec tcu168e |
|
Peso kg |
520 |
|
Tamanho (L*W*H) mm |
1300 × 600 × 920 |
|
二、 Folha de data técnica:
Modelo |
YCDV254FHZ-25 |
Tipo |
Vertical, em linha, resfriamento a água, quatro tempos |
Modo de entrada de ar |
Turboalimentado e intercooldado |
Quatidade de cilindro-bore × AVC（mm) |
4-100x89 |
Deslocamento（L) |
2.5 |
Taxa de compressão |
17.5: 1 |
Primeira potência /velocidade（kw/r/min) |
25/1500 |
Poder /velocidade de espera（kw/r/min) |
27.5/1500 |
Min, taxa de consumo de combustível (g/kw.h) |
≤200 |
Modo de início |
Início elétrico |
Capacidade do petróleo (L) |
7 |
Sistema de combustível |
HPCR |
Razão de combustível de petróleo (g/kw · h) |
≤0,15 |
Peso seco (kg) |
230 |
Dimensão (L × W × H) mm |
760 × 590 × 735 |
Emissão |
Não estrada T4 |
Período de revisão |
﹥10000 horas |
